P14: Evaluación de Daños

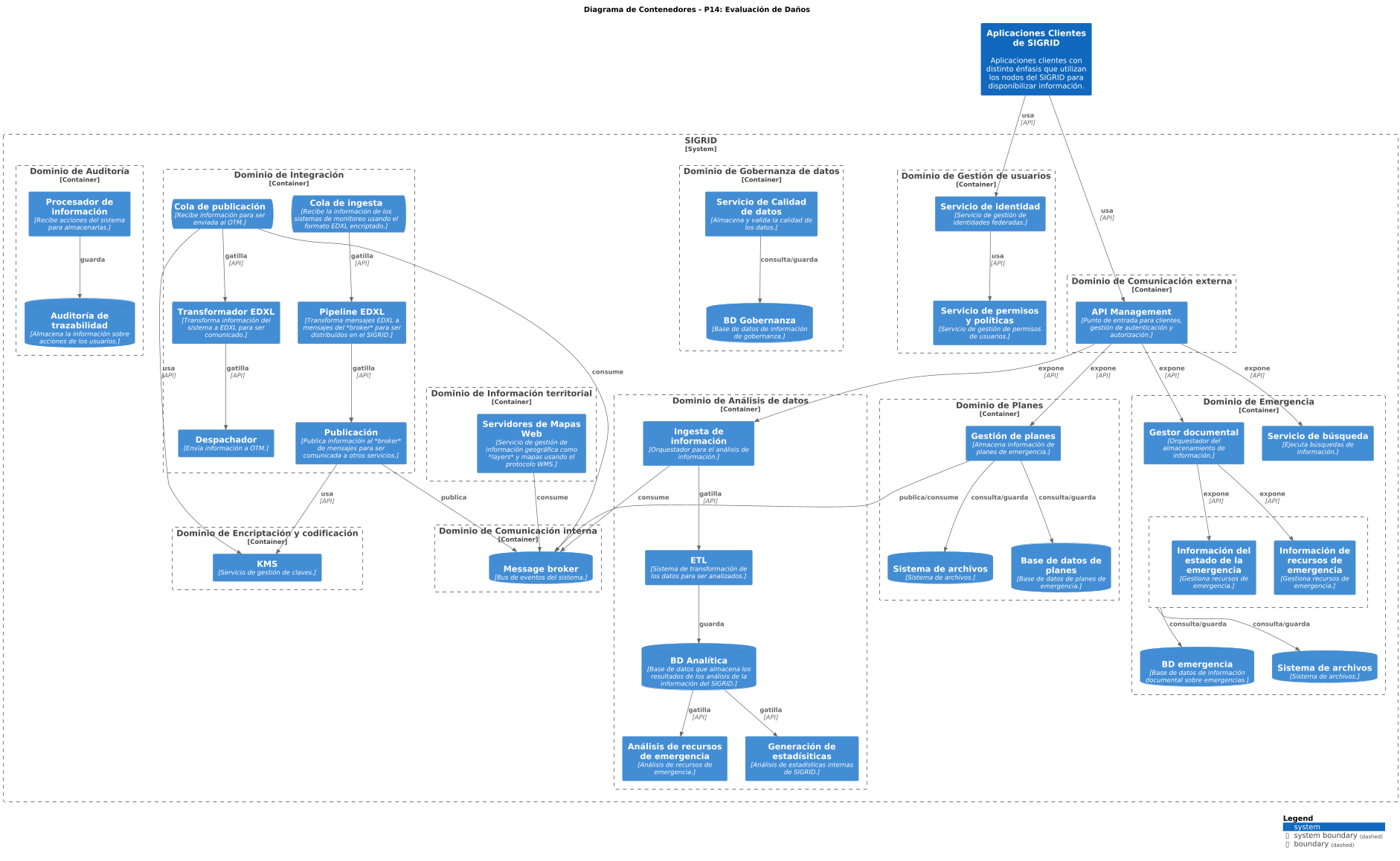

@startuml scale 0.7 !include <C4/C4_Container> !include <C4/C4_Context> title Diagrama de Contenedores - P14: Evaluación de Daños System(SIGRIDCLIENTS, "Aplicaciones Clientes de SIGRID", "Aplicaciones clientes con distinto énfasis que utilizan los nodos del SIGRID para disponibilizar información.", $link="../systems.html#ITRENDCL-SIGRID-SYS-SIGRIDCLIENTS") System_Boundary(SIGRID, "SIGRID", $link="../systems.html#ITRENDCL-SIGRID-SYS-SIGRID") { Container_Boundary(DOM_EC, "Dominio de Comunicación externa", $link="../containers.html#ITRENDCL-SIGRID-DOM-EC") { Container(SRV_EC_API, "API Management", "Punto de entrada para clientes, gestión de autenticación y autorización.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EC-API") } Container_Boundary(DOM_UM, "Dominio de Gestión de usuarios", $link="../containers.html#ITRENDCL-SIGRID-DOM-UM") { Container(SRV_UM_IDENT, "Servicio de identidad", "Servicio de gestión de identidades federadas.", $link="../containers.html#ITRENDCL-SIGRID-SRV-UM-IDENT") Container(SRV_UM_PERM, "Servicio de permisos y políticas", "Servicio de gestión de permisos de usuarios.", $link="../containers.html#ITRENDCL-SIGRID-SRV-UM-PERM") Container(SRV_UM_PERM, "Servicio de permisos y políticas", "Servicio de gestión de permisos de usuarios.", $link="../containers.html#ITRENDCL-SIGRID-SRV-UM-PERM") } Container_Boundary(DOM_GOB, "Dominio de Gobernanza de datos", $link="../containers.html#ITRENDCL-SIGRID-DOM-GOB") { Container(SRV_GOB_DQ, "Servicio de Calidad de datos", "Almacena y valida la calidad de los datos.", $link="../containers.html#ITRENDCL-SIGRID-SRV-GOB-DQ") ContainerDb(DB_GOB, "BD Gobernanza", "Base de datos de información de gobernanza.", $link="../containers.html#ITRENDCL-SIGRID-DB-GOB") } Container_Boundary(DOM_GIS, "Dominio de Información territorial", $link="../containers.html#ITRENDCL-SIGRID-DOM-GIS") { Container(SRV_GIS_WEBMAPS, "Servidores de Mapas Web", "Servicio de gestión de información geográfica como *layers* y mapas usando el protocolo WMS.", $link="../containers.html#ITRENDCL-SIGRID-SRV-GIS-WEBMAPS") } Container_Boundary(DOM_ANALYSIS, "Dominio de Análisis de datos", $link="../containers.html#ITRENDCL-SIGRID-DOM-ANALYSIS") { Container(SRV_ANALYSIS_INGEST, "Ingesta de información", "Orquestador para el análisis de información.", $link="../containers.html#ITRENDCL-SIGRID-SRV-ANALYSIS-INGEST") Container(SRV_ANALYSIS_ETL, "ETL", "Sistema de transformación de los datos para ser analizados.", $link="../containers.html#ITRENDCL-SIGRID-SRV-ANALYSIS-ETL") Container(SRV_ANALYSIS_RESOURCES, "Análisis de recursos de emergencia", "Análisis de recursos de emergencia.", $link="../containers.html#ITRENDCL-SIGRID-SRV-ANALYSIS-RESOURCES") Container(SRV_ANALYSIS_STATS, "Generación de estadísiticas", "Análisis de estadísticas internas de SIGRID.", $link="../containers.html#ITRENDCL-SIGRID-SRV-ANALYSIS-STATS") ContainerDb(DB_ANALYSIS, "BD Analítica", "Base de datos que almacena los resultados de los análisis de la información del SIGRID.", $link="../containers.html#ITRENDCL-SIGRID-DB-ANALYSIS") } Container_Boundary(DOM_PLANS, "Dominio de Planes", $link="../containers.html#ITRENDCL-SIGRID-DOM-PLANS") { Container(SRV_PLANS_ORCH, "Gestión de planes", "Almacena información de planes de emergencia.", $link="../containers.html#ITRENDCL-SIGRID-SRV-PLANS-ORCH") ContainerDb(DB_PLANS_FS, "Sistema de archivos", "Sistema de archivos.", $link="../containers.html#ITRENDCL-SIGRID-DB-PLANS-FS") ContainerDb(DB_PLANS, "Base de datos de planes", "Base de datos de planes de emergencia.", $link="../containers.html#ITRENDCL-SIGRID-DB-PLANS") } Container_Boundary(DOM_INT, "Dominio de Integración", $link="../containers.html#ITRENDCL-SIGRID-DOM-INT") { Container(SRV_INT_PIPELINE, "Pipeline EDXL", "Transforma mensajes EDXL a mensajes del *broker* para ser distribuídos en el SIGRID.", $link="../containers.html#ITRENDCL-SIGRID-SRV-INT-PIPELINE") Container(SRV_INT_PUB, "Publicación", "Publica información al *broker* de mensajes para ser comunicada a otros servicios.", $link="../containers.html#ITRENDCL-SIGRID-SRV-INT-PUB") Container(SRV_INT_CONV, "Transformador EDXL", "Transforma información del sistema a EDXL para ser comunicado.", $link="../containers.html#ITRENDCL-SIGRID-SRV-INT-CONV") Container(SRV_INT_DISPATCH, "Despachador", "Envía información a OTM.", $link="../containers.html#ITRENDCL-SIGRID-SRV-INT-DISPATCH") ContainerQueue(SRV_INT_INGESTQUEUE, "Cola de ingesta", "Recibe la información de los sistemas de monitoreo usando el formato EDXL encriptado.", $link="../containers.html#ITRENDCL-SIGRID-SRV-INT-INGESTQUEUE") ContainerQueue(SRV_INT_PUBQUEUE, "Cola de publicación", "Recibe información para ser enviada al OTM.", $link="../containers.html#ITRENDCL-SIGRID-SRV-INT-PUBQUEUE") } Container_Boundary(DOM_COM, "Dominio de Comunicación interna", $link="../containers.html#ITRENDCL-SIGRID-DOM-COM") { ContainerDb(DB_COM_BROKER, "Message broker", "Bus de eventos del sistema.", $link="../containers.html#ITRENDCL-SIGRID-DB-COM-BROKER") } Container_Boundary(DOM_ENCRYPT, "Dominio de Encriptación y codificación", $link="../containers.html#ITRENDCL-SIGRID-DOM-ENCRYPT") { Container(SRV_ENCRYPT_KMS, "KMS", "Servicio de gestión de claves.", $link="../containers.html#ITRENDCL-SIGRID-SRV-ENCRYPT-KMS") } Container_Boundary(DOM_EMG, "Dominio de Emergencia", $link="../containers.html#ITRENDCL-SIGRID-DOM-EMG") { Container(SRV_EMG_ORCH, "Gestor documental", "Orquestador del almacenamiento de información.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-ORCH") Container(SRV_EMG_SEARCH, "Servicio de búsqueda", "Ejecuta búsquedas de información.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-SEARCH") Boundary(DOM_EMG_APPS, "") { Container(SRV_EMG_INFNET, "Información del estado de la emergencia", "Gestiona recursos de emergencia.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-INFNET") Container(SRV_EMG_RESOURCES, "Información de recursos de emergencia", "Gestiona recursos de emergencia.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-RESOURCES") } ContainerDb(DB_EMG, "BD emergencia", "Base de datos de información documental sobre emergencias.", $link="../containers.html#ITRENDCL-SIGRID-DB-EMG") ContainerDb(DB_EMG_FS, "Sistema de archivos", "Sistema de archivos.", $link="../containers.html#ITRENDCL-SIGRID-DB-EMG-FS") } Container_Boundary(DOM_AUDIT, "Dominio de Auditoría", $link="../containers.html#ITRENDCL-SIGRID-DOM-AUDIT") { Container(SRV_AUDIT_PROC, "Procesador de información", "Recibe acciones del sistema para almacenarlas.", $link="../containers.html#ITRENDCL-SIGRID-SRV-AUDIT-PROC") ContainerDb(DB_AUDIT_TRACE, "Auditoría de trazabilidad", "Almacena la información sobre acciones de los usuarios.", $link="../containers.html#ITRENDCL-SIGRID-DB-AUDIT-TRACE") } } Rel(SRV_GIS_WEBMAPS,DB_COM_BROKER, "consume") Rel(SRV_INT_PUB,SRV_ENCRYPT_KMS, "usa", "API") Rel(SRV_INT_PUB,DB_COM_BROKER, "publica") Rel(DB_ANALYSIS,SRV_ANALYSIS_RESOURCES, "gatilla", "API") Rel(DB_ANALYSIS,SRV_ANALYSIS_STATS, "gatilla", "API") Rel(SRV_EMG_ORCH, SRV_EMG_RESOURCES, "expone", "API") Rel(SRV_EC_API,SRV_EMG_SEARCH, "expone", "API") Rel(SRV_EC_API,SRV_ANALYSIS_INGEST, "expone", "API") Rel(SRV_EC_API,SRV_PLANS_ORCH, "expone", "API") Rel(SRV_EC_API, SRV_EMG_ORCH, "expone", "API") Rel(SRV_INT_CONV,SRV_INT_DISPATCH, "gatilla", "API") Rel(SRV_GOB_DQ,DB_GOB, "consulta/guarda") Rel(SRV_INT_INGESTQUEUE,SRV_INT_PIPELINE, "gatilla", "API") Rel(SRV_INT_PUBQUEUE,SRV_ENCRYPT_KMS, "usa", "API") Rel(SRV_INT_PUBQUEUE,SRV_INT_CONV, "gatilla", "API") Rel(SRV_INT_PUBQUEUE,DB_COM_BROKER, "consume") Rel(SRV_AUDIT_PROC,DB_AUDIT_TRACE, "guarda") Rel(SRV_ANALYSIS_INGEST,SRV_ANALYSIS_ETL, "gatilla", "API") Rel(SRV_ANALYSIS_INGEST,DB_COM_BROKER, "consume") Rel(SRV_PLANS_ORCH,DB_PLANS, "consulta/guarda") Rel(SRV_PLANS_ORCH,DB_PLANS_FS, "consulta/guarda") Rel(SRV_PLANS_ORCH,DB_COM_BROKER, "publica/consume") Rel(SIGRIDCLIENTS,SRV_EC_API, "usa", "API") Rel(SIGRIDCLIENTS,SRV_UM_IDENT, "usa", "API") Rel(SRV_ANALYSIS_ETL,DB_ANALYSIS, "guarda") Rel(SRV_INT_PIPELINE,SRV_INT_PUB, "gatilla", "API") Rel(SRV_UM_IDENT,SRV_UM_PERM, "usa", "API") Rel(DOM_EMG_APPS, DB_EMG, "consulta/guarda") Rel(DOM_EMG_APPS, DB_EMG_FS, "consulta/guarda") Rel(SRV_EMG_ORCH, SRV_EMG_INFNET, "expone", "API") SHOW_LEGEND() @enduml
