P07: Desarrollo y Gestión de Instancias de Articulación, Coordinación y Análisis Técnico

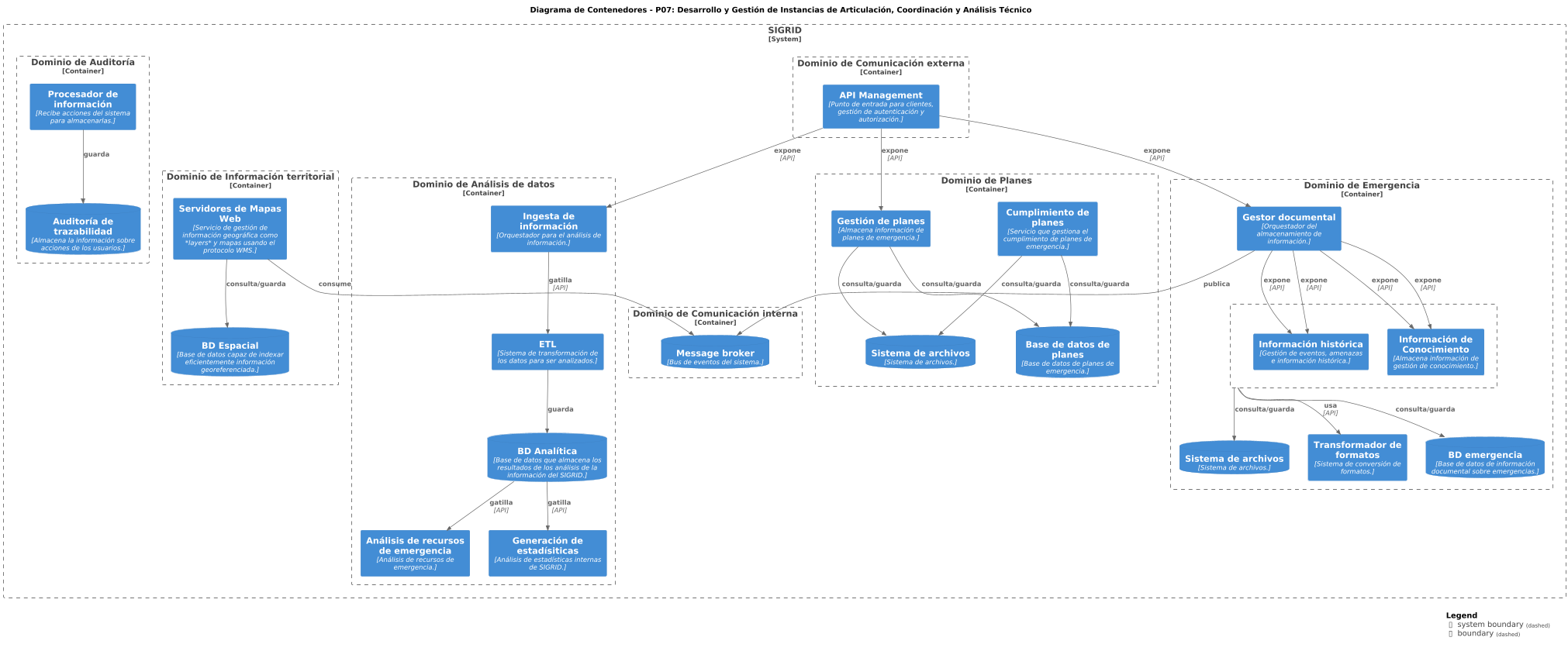

@startuml scale 0.7 !include <C4/C4_Container> !include <C4/C4_Context> title Diagrama de Contenedores - P07: Desarrollo y Gestión de Instancias de Articulación, Coordinación y Análisis Técnico System_Boundary(SIGRID, "SIGRID", $link="../systems.html#ITRENDCL-SIGRID-SYS-SIGRID") { Container_Boundary(DOM_EC, "Dominio de Comunicación externa", $link="../containers.html#ITRENDCL-SIGRID-DOM-EC") { Container(SRV_EC_API, "API Management", "Punto de entrada para clientes, gestión de autenticación y autorización.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EC-API") } Container_Boundary(DOM_COM, "Dominio de Comunicación interna", $link="../containers.html#ITRENDCL-SIGRID-DOM-COM") { ContainerDb(DB_COM_BROKER, "Message broker", "Bus de eventos del sistema.", $link="../containers.html#ITRENDCL-SIGRID-DB-COM-BROKER") } Container_Boundary(DOM_GIS, "Dominio de Información territorial", $link="../containers.html#ITRENDCL-SIGRID-DOM-GIS") { Container(SRV_GIS_WEBMAPS, "Servidores de Mapas Web", "Servicio de gestión de información geográfica como *layers* y mapas usando el protocolo WMS.", $link="../containers.html#ITRENDCL-SIGRID-SRV-GIS-WEBMAPS") ContainerDb(DB_GIS, "BD Espacial", "Base de datos capaz de indexar eficientemente información georeferenciada.", $link="../containers.html#ITRENDCL-SIGRID-DB-GIS") } Container_Boundary(DOM_ANALYSIS, "Dominio de Análisis de datos", $link="../containers.html#ITRENDCL-SIGRID-DOM-ANALYSIS") { Container(SRV_ANALYSIS_INGEST, "Ingesta de información", "Orquestador para el análisis de información.", $link="../containers.html#ITRENDCL-SIGRID-SRV-ANALYSIS-INGEST") Container(SRV_ANALYSIS_ETL, "ETL", "Sistema de transformación de los datos para ser analizados.", $link="../containers.html#ITRENDCL-SIGRID-SRV-ANALYSIS-ETL") Container(SRV_ANALYSIS_RESOURCES, "Análisis de recursos de emergencia", "Análisis de recursos de emergencia.", $link="../containers.html#ITRENDCL-SIGRID-SRV-ANALYSIS-RESOURCES") Container(SRV_ANALYSIS_STATS, "Generación de estadísiticas", "Análisis de estadísticas internas de SIGRID.", $link="../containers.html#ITRENDCL-SIGRID-SRV-ANALYSIS-STATS") ContainerDb(DB_ANALYSIS, "BD Analítica", "Base de datos que almacena los resultados de los análisis de la información del SIGRID.", $link="../containers.html#ITRENDCL-SIGRID-DB-ANALYSIS") } Container_Boundary(DOM_PLANS, "Dominio de Planes", $link="../containers.html#ITRENDCL-SIGRID-DOM-PLANS") { Container(SRV_PLANS_COMPLIANCE, "Cumplimiento de planes", "Servicio que gestiona el cumplimiento de planes de emergencia.", $link="../containers.html#ITRENDCL-SIGRID-SRV-PLANS-COMPLIANCE") Container(SRV_PLANS_ORCH, "Gestión de planes", "Almacena información de planes de emergencia.", $link="../containers.html#ITRENDCL-SIGRID-SRV-PLANS-ORCH") ContainerDb(DB_PLANS_FS, "Sistema de archivos", "Sistema de archivos.", $link="../containers.html#ITRENDCL-SIGRID-DB-PLANS-FS") ContainerDb(DB_PLANS, "Base de datos de planes", "Base de datos de planes de emergencia.", $link="../containers.html#ITRENDCL-SIGRID-DB-PLANS") } Container_Boundary(DOM_EMG, "Dominio de Emergencia", $link="../containers.html#ITRENDCL-SIGRID-DOM-EMG") { Container(SRV_EMG_ORCH, "Gestor documental", "Orquestador del almacenamiento de información.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-ORCH") Container(SRV_EMG_DOCFMT, "Transformador de formatos", "Sistema de conversión de formatos.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-DOCFMT") Boundary(DOM_EMG_APPS, "") { Container(SRV_EMG_INFHISTORY, "Información histórica", "Gestión de eventos, amenazas e información histórica.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-INFHISTORY") Container(SRV_EMG_KNOWLEDGE, "Información de Conocimiento", "Almacena información de gestión de conocimiento.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-KNOWLEDGE") } ContainerDb(DB_EMG, "BD emergencia", "Base de datos de información documental sobre emergencias.", $link="../containers.html#ITRENDCL-SIGRID-DB-EMG") ContainerDb(DB_EMG_FS, "Sistema de archivos", "Sistema de archivos.", $link="../containers.html#ITRENDCL-SIGRID-DB-EMG-FS") } Container_Boundary(DOM_AUDIT, "Dominio de Auditoría", $link="../containers.html#ITRENDCL-SIGRID-DOM-AUDIT") { Container(SRV_AUDIT_PROC, "Procesador de información", "Recibe acciones del sistema para almacenarlas.", $link="../containers.html#ITRENDCL-SIGRID-SRV-AUDIT-PROC") ContainerDb(DB_AUDIT_TRACE, "Auditoría de trazabilidad", "Almacena la información sobre acciones de los usuarios.", $link="../containers.html#ITRENDCL-SIGRID-DB-AUDIT-TRACE") } } Rel(SRV_GIS_WEBMAPS,DB_GIS, "consulta/guarda") Rel(SRV_GIS_WEBMAPS, DB_COM_BROKER, "consume") Rel(SRV_PLANS_COMPLIANCE,DB_PLANS, "consulta/guarda") Rel(SRV_PLANS_COMPLIANCE,DB_PLANS_FS, "consulta/guarda") Rel(SRV_PLANS_ORCH,DB_PLANS, "consulta/guarda") Rel(SRV_PLANS_ORCH,DB_PLANS_FS, "consulta/guarda") Rel(DB_ANALYSIS,SRV_ANALYSIS_RESOURCES, "gatilla", "API") Rel(DB_ANALYSIS,SRV_ANALYSIS_STATS, "gatilla", "API") Rel(SRV_ANALYSIS_ETL,DB_ANALYSIS, "guarda") Rel(SRV_ANALYSIS_INGEST,SRV_ANALYSIS_ETL, "gatilla", "API") Rel(SRV_EC_API, SRV_EMG_ORCH, "expone", "API") Rel(SRV_EC_API, SRV_ANALYSIS_INGEST, "expone", "API") Rel(SRV_EC_API, SRV_PLANS_ORCH, "expone", "API") Rel(SRV_AUDIT_PROC,DB_AUDIT_TRACE, "guarda") Rel(SRV_EMG_ORCH, SRV_EMG_INFHISTORY, "expone", "API") Rel(SRV_EMG_ORCH, SRV_EMG_KNOWLEDGE, "expone", "API") Rel(SRV_EMG_ORCH, SRV_EMG_INFHISTORY, "expone", "API") Rel(SRV_EMG_ORCH, SRV_EMG_KNOWLEDGE, "expone", "API") Rel(SRV_EMG_ORCH, DB_COM_BROKER, "publica") Rel(DOM_EMG_APPS, SRV_EMG_DOCFMT, "usa", "API") Rel(DOM_EMG_APPS, DB_EMG, "consulta/guarda") Rel(DOM_EMG_APPS, DB_EMG_FS, "consulta/guarda") SHOW_LEGEND() @enduml
