SIGRID_CTX_001-A - POV Ciudadanía

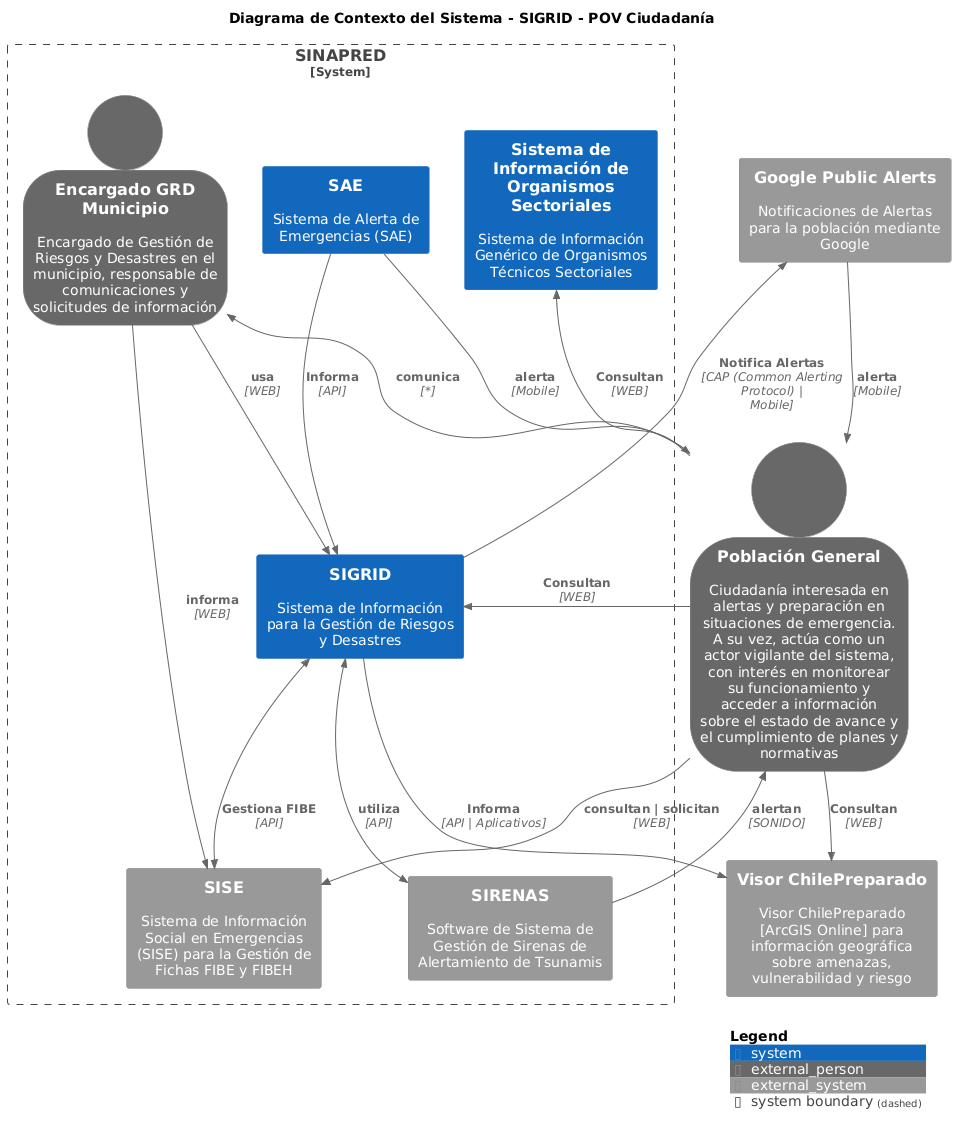

@startuml !include <C4/C4_Container> !include <C4/C4_Context> SHOW_PERSON_OUTLINE() title Diagrama de Contexto del Sistema - SIGRID - POV Ciudadanía AddElementTag("SINAPRED", $bgColor="#5869B1") AddElementTag("mideso", $legendText="Ministerio de Desarrollo Social", $bgColor="#3adb56") Person_Ext(citizens, "Población General", "Ciudadanía interesada en alertas y preparación en situaciones de emergencia. A su vez, actúa como un actor vigilante del sistema, con interés en monitorear su funcionamiento y acceder a información sobre el estado de avance y el cumplimiento de planes y normativas", $link="../stakeholders.html#ITRENDCL-SIGRID-PRS-CIUDADANIA") System_Boundary(sinapred, "SINAPRED") { Person_Ext(comunal, "Encargado GRD Municipio", "Encargado de Gestión de Riesgos y Desastres en el municipio, responsable de comunicaciones y solicitudes de información", $link="../stakeholders.html#ITRENDCL-SIGRID-PRS-GRD") System(sigrid, "SIGRID", "Sistema de Información para la Gestión de Riesgos y Desastres", $link="../systems.html#ITRENDCL-SIGRID-SYS-SIGRID") System_Ext(fibe, "SISE", "Sistema de Información Social en Emergencias (SISE) para la Gestión de Fichas FIBE y FIBEH", $link="../systems.html#ITRENDCL-SIGRID-SYS-SISE") System_Ext(sirenas, "SIRENAS", "Software de Sistema de Gestión de Sirenas de Alertamiento de Tsunamis", $link="../systems.html#ITRENDCL-SIGRID-SYS-SIRENAS") System(sae, "SAE", "Sistema de Alerta de Emergencias (SAE)", $link="../systems.html#ITRENDCL-SIGRID-SYS-SAE") System(sectorial, "Sistema de Información de Organismos Sectoriales", "Sistema de Información Genérico de Organismos Técnicos Sectoriales", $link="../systems.html#ITRENDCL-SIGRID-SYS-OTSEC-SI") } System_Ext(googleCap, "Google Public Alerts", "Notificaciones de Alertas para la población mediante Google", $link="../systems.html#ITRENDCL-SIGRID-SYS-GOOGLE_CAP") System_Ext(arcgisOnline, "Visor ChilePreparado", "Visor ChilePreparado [ArcGIS Online] para información geográfica sobre amenazas, vulnerabilidad y riesgo", $link="../systems.html#ITRENDCL-SIGRID-SYS-ARC_GIS_ONLINE") Rel(comunal, sigrid, "usa", "WEB") Rel(comunal, fibe, "informa", "WEB") Rel(sae, sigrid, "Informa", "API") BiRel(sigrid, sirenas, "utiliza", "API") Rel(sigrid, googleCap, "Notifica Alertas", "CAP (Common Alerting Protocol) | Mobile") BiRel(sigrid, fibe, "Gestiona FIBE", "API") Rel(citizens, comunal, "comunica", "*") Rel(citizens, fibe, "consultan | solicitan", "WEB") Rel(citizens, sigrid, "Consultan", "WEB") Rel(citizens, sectorial, "Consultan", "WEB") Rel(citizens, arcgisOnline, "Consultan", "WEB") Rel(sigrid, arcgisOnline, "Informa", "API | Aplicativos") Rel(sae, citizens, "alerta", "Mobile") Rel(sirenas, citizens, "alertan", "SONIDO") Rel(googleCap, citizens, "alerta", "Mobile") SHOW_LEGEND() @enduml
