SIGRID_CNT_001 - Sistema de Información de Gestión de Riesgos y Desastres (SIGRID)

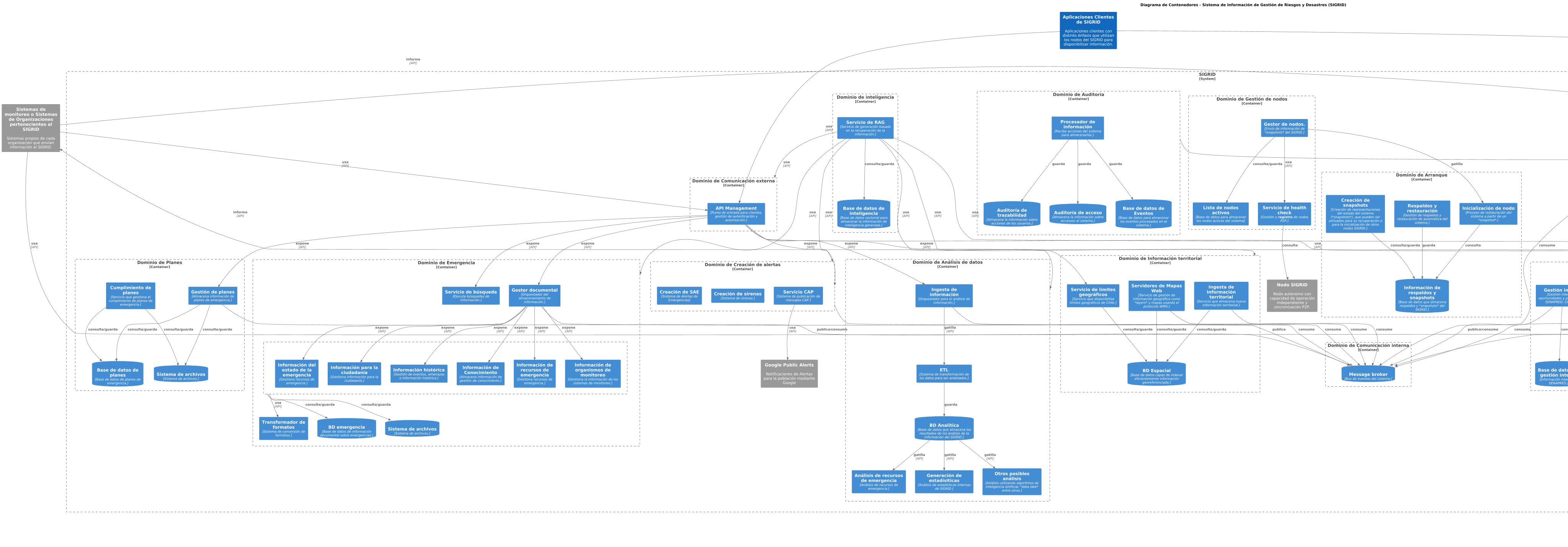

@startuml scale 0.7 !include <C4/C4_Container> !include <C4/C4_Context> title Diagrama de Contenedores - Sistema de Información de Gestión de Riesgos y Desastres (SIGRID) System_Ext(SYSGROUP, "Sistemas de monitoreo o Sistemas de Organizaciones pertenecientes al SIGRID", "Sistemas propios de cada organización que envían información al SIGRID.", $link="../systems.html#ITRENDCL-SIGRID-SYS-SYSGROUP") System(SIGRIDCLIENTS, "Aplicaciones Clientes de SIGRID", "Aplicaciones clientes con distinto énfasis que utilizan los nodos del SIGRID para disponibilizar información.", $link="../systems.html#ITRENDCL-SIGRID-SYS-SIGRIDCLIENTS") Boundary(EXTERNAL_AUTH, "Sistemas de autenticación externos") { System_Ext(OAUTH_SENAPRED, "Proveedor de Autenticación SENAPRED", "Oauth server Microsoft Entra", $link="../systems.html#ITRENDCL-SIGRID-SYS-OAUTH_SENAPRED") System_Ext(OAUTH_BOMBEROS, "Proveedor de Autenticación OTMA", "Oauth server Microsoft Entra", $link="../systems.html#ITRENDCL-SIGRID-SYS-OTMA") System_Ext(OAUTH_SERNAGEOMIN, "Proveedor de Autenticación Organismo Público", "Oauth server Microsoft Entra", $link="../systems.html#ITRENDCL-SIGRID-SYS-OAUTH_ORG_PUBLICO") } System_Boundary(SIGRID, "SIGRID", $link="../systems.html#ITRENDCL-SIGRID-SYS-SIGRID") { Container_Boundary(DOM_GOB, "Dominio de Gobernanza de datos", $link="../containers.html#ITRENDCL-SIGRID-DOM-GOB") { Container(SRV_GOB_DQ, "Servicio de Calidad de datos", "Almacena y valida la calidad de los datos.", $link="../containers.html#ITRENDCL-SIGRID-SRV-GOB-DQ") Container(SRV_GOB_LC, "Servicio de Ciclo de vida de datos", "Define estándares de ciclo de vida y trazabilidad de los datos.", $link="../containers.html#ITRENDCL-SIGRID-SRV-GOB-LC") Container(SRV_GOB_PM, "Servicio de Ciclo de vida de datos", "Define estándares de ciclo de vida y trazabilidad de los datos.", $link="../containers.html#ITRENDCL-SIGRID-SRV-GOB-LC") ContainerDb(DB_GOB, "BD Gobernanza", "Base de datos de información de gobernanza.", $link="../containers.html#ITRENDCL-SIGRID-DB-GOB") } Container_Boundary(DOM_EC, "Dominio de Comunicación externa", $link="../containers.html#ITRENDCL-SIGRID-DOM-EC") { Container(SRV_EC_API, "API Management", "Punto de entrada para clientes, gestión de autenticación y autorización.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EC-API") } Container_Boundary(DOM_UM, "Dominio de Gestión de usuarios", $link="../containers.html#ITRENDCL-SIGRID-DOM-UM") { Container(SRV_UM_IDENT, "Servicio de identidad", "Servicio de gestión de identidades federadas.", $link="../containers.html#ITRENDCL-SIGRID-SRV-UM-IDENT") Container(SRV_UM_PERM, "Servicio de permisos y políticas", "Servicio de gestión de permisos de usuarios.", $link="../containers.html#ITRENDCL-SIGRID-SRV-UM-PERM") } Container_Boundary(DOM_INT, "Dominio de Integración", $link="../containers.html#ITRENDCL-SIGRID-DOM-INT") { ContainerQueue(SRV_INT_INGESTQUEUE, "Cola de ingesta", "Recibe la información de los sistemas de monitoreo usando el formato EDXL encriptado.", $link="../containers.html#ITRENDCL-SIGRID-SRV-INT-INGESTQUEUE") Container(SRV_INT_DISPATCH, "Despachador", "Envía información a OTM.", $link="../containers.html#ITRENDCL-SIGRID-SRV-INT-DISPATCH") Container(SRV_INT_PIPELINE, "Pipeline EDXL", "Transforma mensajes EDXL a mensajes del *broker* para ser distribuídos en el SIGRID.", $link="../containers.html#ITRENDCL-SIGRID-SRV-INT-PIPELINE") Container(SRV_INT_CONV, "Transformador EDXL", "Transforma información del sistema a EDXL para ser comunicado.", $link="../containers.html#ITRENDCL-SIGRID-SRV-INT-CONV") Container(SRV_INT_PUB, "Publicación", "Publica información al *broker* de mensajes para ser comunicada a otros servicios.", $link="../containers.html#ITRENDCL-SIGRID-SRV-INT-PUB") ContainerQueue(SRV_INT_PUBQUEUE, "Cola de publicación", "Recibe información para ser enviada al OTM.", $link="../containers.html#ITRENDCL-SIGRID-SRV-INT-PUBQUEUE") } Container_Boundary(DOM_EMG, "Dominio de Emergencia", $link="../containers.html#ITRENDCL-SIGRID-DOM-EMG") { Container(SRV_EMG_ORCH, "Gestor documental", "Orquestador del almacenamiento de información.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-ORCH") Container(SRV_EMG_DOCFMT, "Transformador de formatos", "Sistema de conversión de formatos.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-DOCFMT") Boundary(DOM_EMG_APPS, "") { Container(SRV_EMG_INFNET, "Información del estado de la emergencia", "Gestiona recursos de emergencia.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-INFNET") Container(SRV_EMG_INFPEOPLE, "Información para la ciudadanía", "Gestiona información para la ciudadanía.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-INFPEOPLE") Container(SRV_EMG_INFHISTORY, "Información histórica", "Gestión de eventos, amenazas e información histórica.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-INFHISTORY") Container(SRV_EMG_KNOWLEDGE, "Información de Conocimiento", "Almacena información de gestión de conocimiento.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-KNOWLEDGE") Container(SRV_EMG_RESOURCES, "Información de recursos de emergencia", "Gestiona recursos de emergencia.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-RESOURCES") Container(SRV_EMG_MONITOR, "Información de organismos de monitoreo", "Gestiona la información de los sistemas de monitoreo.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-MONITOR") } Container(SRV_EMG_SEARCH, "Servicio de búsqueda", "Ejecuta búsquedas de información.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-SEARCH") ContainerDb(DB_EMG, "BD emergencia", "Base de datos de información documental sobre emergencias.", $link="../containers.html#ITRENDCL-SIGRID-DB-EMG") ContainerDb(DB_EMG_FS, "Sistema de archivos", "Sistema de archivos.", $link="../containers.html#ITRENDCL-SIGRID-DB-EMG-FS") } Container_Boundary(DOM_GIS, "Dominio de Información territorial", $link="../containers.html#ITRENDCL-SIGRID-DOM-GIS") { Container(SRV_GIS_BOUNDS, "Servicio de límites geográficos", "Servicio que disponibiliza límites geográficos de Chile.", $link="../containers.html#ITRENDCL-SIGRID-SRV-GIS-BOUNDS") Container(SRV_GIS_WEBMAPS, "Servidores de Mapas Web", "Servicio de gestión de información geográfica como *layers* y mapas usando el protocolo WMS.", $link="../containers.html#ITRENDCL-SIGRID-SRV-GIS-WEBMAPS") Container(SRV_GIS_INGEST, "Ingesta de Información territorial", "Servicio que almacena nueva información territorial.", $link="../containers.html#ITRENDCL-SIGRID-SRV-GIS-INGEST") ContainerDb(DB_GIS, "BD Espacial", "Base de datos capaz de indexar eficientemente información georeferenciada.", $link="../containers.html#ITRENDCL-SIGRID-DB-GIS") } Container_Boundary(DOM_ANALYSIS, "Dominio de Análisis de datos", $link="../containers.html#ITRENDCL-SIGRID-DOM-ANALYSIS") { Container(SRV_ANALYSIS_INGEST, "Ingesta de información", "Orquestador para el análisis de información.", $link="../containers.html#ITRENDCL-SIGRID-SRV-ANALYSIS-INGEST") Container(SRV_ANALYSIS_ETL, "ETL", "Sistema de transformación de los datos para ser analizados.", $link="../containers.html#ITRENDCL-SIGRID-SRV-ANALYSIS-ETL") Container(SRV_ANALYSIS_RESOURCES, "Análisis de recursos de emergencia", "Análisis de recursos de emergencia.", $link="../containers.html#ITRENDCL-SIGRID-SRV-ANALYSIS-RESOURCES") Container(SRV_ANALYSIS_STATS, "Generación de estadísiticas", "Análisis de estadísticas internas de SIGRID.", $link="../containers.html#ITRENDCL-SIGRID-SRV-ANALYSIS-STATS") Container(SRV_ANALYSIS_OTHER, "Otros posibles análisis", "Anlálsis utilizando algoritmos de inteligencia artificial, *data lake* entre otros.", $link="../containers.html#ITRENDCL-SIGRID-SRV-ANALYSIS-OTHER") ContainerDb(DB_ANALYSIS, "BD Analítica", "Base de datos que almacena los resultados de los análisis de la información del SIGRID.", $link="../containers.html#ITRENDCL-SIGRID-DB-ANALYSIS") } Container_Boundary(DOM_ALERT, "Dominio de Creación de alertas", $link="../containers.html#ITRENDCL-SIGRID-DOM-ALERT") { Container(SRV_ALERT_CAP, "Servicio CAP", "Sistema de publicación de mensajes CAP.", $link="../containers.html#ITRENDCL-SIGRID-SRV-ALERT-CAP") Container(SRV_ALERT_SIREN, "Creación de sirenas", "Sistema de sirenas.", $link="../containers.html#ITRENDCL-SIGRID-SRV-ALERT-SIREN") Container(SRV_ALERT_SAE, "Creación de SAE", "Sistema de Alertas de Emergencias", $link="../containers.html#ITRENDCL-SIGRID-SRV-ALERT-SAE") } Container_Boundary(DOM_NOTIFY, "Dominio de Notificaciones", $link="../containers.html#ITRENDCL-SIGRID-DOM-NOTIFY") { Container(SRV_NOTIFY_ORCH, "Gestor de notificaciones", "Orquestador de la creación de notificaciones.", $link="../containers.html#ITRENDCL-SIGRID-SRV-NOTIFY-ORCH") Container(SRV_NOTIFY_CHANNELS, "Gestor de canales", "Gestión de canales de comunicación.", $link="../containers.html#ITRENDCL-SIGRID-SRV-NOTIFY-CHANNELS") Container(SRV_NOTIFY_SUBS, "Servicio de suscripciones", "Gestión de suscriptores.", $link="../containers.html#ITRENDCL-SIGRID-SRV-NOTIFY-SUBS") ContainerDb(DB_NOTIFY, "BD Notificaciones", "Base de datos de información de notificaciones enviadas.", $link="../containers.html#ITRENDCL-SIGRID-DB-NOTIFY") } Container_Boundary(DOM_COM, "Dominio de Comunicación interna", $link="../containers.html#ITRENDCL-SIGRID-DOM-COM") { ContainerDb(DB_COM_BROKER, "Message broker", "Bus de eventos del sistema.", $link="../containers.html#ITRENDCL-SIGRID-DB-COM-BROKER") } Container_Boundary(DOM_ENCRYPT, "Dominio de Encriptación y codificación", $link="../containers.html#ITRENDCL-SIGRID-DOM-ENCRYPT") { Container(SRV_ENCRYPT_KMS, "KMS", "Servicio de gestión de claves.", $link="../containers.html#ITRENDCL-SIGRID-SRV-ENCRYPT-KMS") Container(SRV_ENCRYPT_CHK, "Servicio de valicación de checksums", "Servicio de codificación de mensajes en formato autorreparable.", $link="../containers.html#ITRENDCL-SIGRID-SRV-ENCRYPT-CHK") } Container_Boundary(DOM_INTERNAL, "Dominio interno", $link="../containers.html#ITRENDCL-SIGRID-DOM-INTERNAL") { Container(SRV_INTERNAL_ORCH, "Gestión interna", "Gestión interna de oportunidades y proyectos de SENAPRED, COGRID.", $link="../containers.html#ITRENDCL-SIGRID-SRV-INTERNAL-ORCH") ContainerDb(DB_INTERNAL, "Base de datos de gestión interna", "Información interna de SENAPRED.", $link="../containers.html#ITRENDCL-SIGRID-DB-INTERNAL") ContainerDb(DB_INTERNAL_FS, "Sistema de archivos", "Sistema de archivos.", $link="../containers.html#ITRENDCL-SIGRID-DB-INTERNAL-FS") } Container_Boundary(DOM_PLANS, "Dominio de Planes", $link="../containers.html#ITRENDCL-SIGRID-DOM-PLANS") { Container(SRV_PLANS_COMPLIANCE, "Cumplimiento de planes", "Servicio que gestiona el cumplimiento de planes de emergencia.", $link="../containers.html#ITRENDCL-SIGRID-SRV-PLANS-COMPLIANCE") Container(SRV_PLANS_ORCH, "Gestión de planes", "Almacena información de planes de emergencia.", $link="../containers.html#ITRENDCL-SIGRID-SRV-PLANS-ORCH") ContainerDb(DB_PLANS, "Base de datos de planes", "Base de datos de planes de emergencia.", $link="../containers.html#ITRENDCL-SIGRID-DB-PLANS") ContainerDb(DB_PLANS_FS, "Sistema de archivos", "Sistema de archivos.", $link="../containers.html#ITRENDCL-SIGRID-DB-PLANS-FS") } Container_Boundary(DOM_NODES, "Dominio de Gestión de nodos", $link="../containers.html#ITRENDCL-SIGRID-DOM-NODES") { Container(SRV_NODES_HEALTHCHECK, "Servicio de health check", "Gestión y **registro** de nodos P2P.", $link="../containers.html#ITRENDCL-SIGRID-SRV-NODES-HEALTHCHECK") Container(SRV_NODES_ORCH, "Gestor de nodos.", "Envío de información de *snapshots* del SIGRID.", $link="../containers.html#ITRENDCL-SIGRID-SRV-NODES-ORCH") Container(DB_NODES, "Lista de nodos activos", "Base de datos para almacenar los nodos activos del sistema", $link="../containers.html#ITRENDCL-SIGRID-DB-NODES") } Container_Boundary(DOM_BOOT, "Dominio de Arranque", $link="../containers.html#ITRENDCL-SIGRID-DOM-BOOT") { Container(SRV_BOOT_BACKUPS, "Respaldos y restauración", "Gestión de respaldos y restauración de automática del sistema.", $link="../containers.html#ITRENDCL-SIGRID-SRV-BOOT-BACKUPS") Container(SRV_BOOT_BOOT, "Inicialización de nodo", "Proceso de restauración del sistema a partir de un *snapshot*.", $link="../containers.html#ITRENDCL-SIGRID-SRV-BOOT-BOOT") Container(SRV_BOOT_SNAPSHOT, "Creación de snapshots", "Creación de representaciones del estado del sistema (*snapshots*), que pueden ser utilizados para su recuperación o para la inicialización de otros nodos SIGRID.", $link="../containers.html#ITRENDCL-SIGRID-SRV-BOOT-SNAPSHOT") ContainerDb(DB_BOOT, "Información de respaldos y snapshots", "Base de datos que almacena respaldos y *snapshots* del SIGRID.", $link="../containers.html#ITRENDCL-SIGRID-DB-BOOT") } Container_Boundary(DOM_AUDIT, "Dominio de Auditoría", $link="../containers.html#ITRENDCL-SIGRID-DOM-AUDIT") { Container(SRV_AUDIT_PROC, "Procesador de información", "Recibe acciones del sistema para almacenarlas.", $link="../containers.html#ITRENDCL-SIGRID-SRV-AUDIT-PROC") ContainerDb(DB_AUDIT_TRACE, "Auditoría de trazabilidad", "Almacena la información sobre acciones de los usuarios.", $link="../containers.html#ITRENDCL-SIGRID-DB-AUDIT-TRACE") ContainerDb(DB_AUDIT_ACCESS, "Auditoría de acceso", "Almacena la información sobre accessos al sistema.", $link="../containers.html#ITRENDCL-SIGRID-DB-AUDIT-ACCESS") ContainerDb(DB_AUDIT_EVENTS, "Base de datos de Eventos", "Base de datos para almacenar los eventos procesados en el sistema.", $link="../containers.html#ITRENDCL-SIGRID-DB-AUDIT-EVENTS") } Container_Boundary(DOM_INTELLIGENCE, "Dominio de inteligencia", $link="../containers.html#ITRENDCL-SIGRID-DOM-INTELLIGENCE") { ContainerDb(DB_INTELLIGENCE_RAG, "Base de datos de inteligencia", "Base de datos vectorial para almacenar la información de inteligencia generada.", $link="../containers.html#ITRENDCL-SIGRID-DB-INTELLIGENCE") Container(SRV_INTELLIGENCE_RAG, "Servicio de RAG", "Servicio de generación basado en la recuperación de la información.", $link="../containers.html#ITRENDCL-SIGRID-SRV-INTELLIGENCE-RAG") } System_Ext(GOOGLE_CAP, "Google Public Alerts", "Notificaciones de Alertas para la población mediante Google", $link="../systems.html#ITRENDCL-SIGRID-SYS-GOOGLE_CAP") System_Ext(EMAIL, "Email Service", "Sistema de envío de emails.", $link="../systems.html#ITRENDCL-SIGRID-SYS-EMAIL") System_Ext(PUSH, "Push Notification Service", "Sistema de envío de notificaciones Push.", $link="../systems.html#ITRENDCL-SIGRID-SYS-PUSH") System_Ext(SIGRIDNODE, "Nodo SIGRID", "Nodo autónomo con capacidad de operación independiente y sincronización P2P.", $link="../systems.html#ITRENDCL-SIGRID-SYS-SIGRIDNODE") Rel(SRV_GOB_DQ, DB_GOB, "consulta/guarda") Rel(SRV_GOB_LC, DB_GOB, "consulta/guarda") Rel(SRV_GOB_PM, DB_GOB, "consulta/guarda") Rel(SIGRIDCLIENTS, SRV_EC_API, "usa", "API") Rel(SIGRIDCLIENTS, SRV_UM_IDENT, "usa", "API") Rel(SYSGROUP, SRV_EC_API, "usa", "API") Rel(SRV_EC_API, DOM_GOB, "usa", "API") Rel(SRV_EC_API, SRV_EMG_ORCH, "expone", "API") Rel(SRV_EC_API, SRV_EMG_SEARCH, "expone", "API") Rel(SRV_EC_API, SRV_GIS_BOUNDS, "expone", "API") Rel(SRV_EC_API, SRV_ANALYSIS_INGEST, "expone", "API") Rel(SRV_EC_API, DOM_ALERT, "expone", "API") Rel(SRV_EC_API, SRV_PLANS_ORCH, "expone", "API") Rel(SRV_UM_IDENT, EXTERNAL_AUTH, "federa identidades", "API") Rel(SRV_UM_IDENT, SRV_UM_PERM, "usa", "API") Rel(SYSGROUP, SRV_INT_INGESTQUEUE, "informa", "API") Rel(SRV_INT_INGESTQUEUE, SRV_INT_PIPELINE, "gatilla", "API") Rel(SRV_INT_PIPELINE, DOM_GOB, "usa", "API") Rel(SRV_INT_PIPELINE, SRV_INT_PUB, "gatilla", "API") Rel(SRV_INT_PUB, DB_COM_BROKER, "publica") Rel(SRV_INT_PUBQUEUE, SRV_INT_CONV, "gatilla", "API") Rel(SRV_INT_PUBQUEUE, DB_COM_BROKER, "consume") Rel(SRV_INT_CONV, DOM_GOB, "usa", "API") Rel(SRV_INT_CONV, SRV_INT_DISPATCH, "gatilla", "API") Rel(SRV_INT_DISPATCH, SYSGROUP, "informa", "API") Rel(SRV_EMG_ORCH, SRV_EMG_INFNET, "expone", "API") Rel(SRV_EMG_ORCH, SRV_EMG_INFPEOPLE, "expone", "API") Rel(SRV_EMG_ORCH, SRV_EMG_INFHISTORY, "expone", "API") Rel(SRV_EMG_ORCH, SRV_EMG_KNOWLEDGE, "expone", "API") Rel(SRV_EMG_ORCH, SRV_EMG_RESOURCES, "expone", "API") Rel(SRV_EMG_ORCH, SRV_EMG_MONITOR, "expone", "API") Rel(SRV_EMG_ORCH, DB_COM_BROKER, "publica") Rel(DOM_EMG_APPS, SRV_EMG_DOCFMT, "usa", "API") Rel(DOM_EMG_APPS, DB_EMG, "consulta/guarda") Rel(DOM_EMG_APPS, DB_EMG_FS, "consulta/guarda") Rel(SRV_GIS_BOUNDS, DB_GIS, "consulta/guarda") Rel(SRV_GIS_WEBMAPS, DB_GIS, "consulta/guarda") Rel(SRV_GIS_WEBMAPS, DB_COM_BROKER, "consume") Rel(SRV_GIS_INGEST, DB_GIS, "consulta/guarda") Rel(SRV_GIS_INGEST, DB_COM_BROKER, "consume") Rel(SRV_ANALYSIS_INGEST, SRV_ANALYSIS_ETL, "gatilla", "API") Rel(SRV_ANALYSIS_INGEST, DB_COM_BROKER, "consume") Rel(SRV_ANALYSIS_ETL, DB_ANALYSIS, "guarda") Rel(DB_ANALYSIS, SRV_ANALYSIS_RESOURCES, "gatilla", "API") Rel(DB_ANALYSIS, SRV_ANALYSIS_STATS, "gatilla", "API") Rel(DB_ANALYSIS, SRV_ANALYSIS_OTHER, "gatilla", "API") Rel(SRV_ALERT_CAP, GOOGLE_CAP, "usa", "API") Rel(DOM_ALERT, DB_COM_BROKER, "consume") Rel(SRV_NOTIFY_ORCH, SRV_NOTIFY_CHANNELS, "usa", "API") Rel(SRV_NOTIFY_ORCH, SRV_NOTIFY_SUBS, "usa", "API") Rel(SRV_NOTIFY_ORCH, DB_NOTIFY, "guarda") Rel(SRV_NOTIFY_ORCH, DB_COM_BROKER, "consume") Rel(SRV_NOTIFY_ORCH, EMAIL, "usa", "API") Rel(SRV_NOTIFY_ORCH, PUSH, "usa", "API") Rel(SYSGROUP, SRV_ENCRYPT_KMS, "usa", "API") Rel(SRV_INT_PUB, SRV_ENCRYPT_KMS, "usa", "API") Rel(SRV_INT_PUB, SRV_ENCRYPT_CHK, "usa", "API") Rel(SRV_INT_PUBQUEUE, SRV_ENCRYPT_KMS, "usa", "API") Rel(SRV_INT_PUBQUEUE, SRV_ENCRYPT_CHK, "usa", "API") Rel(SRV_INTERNAL_ORCH, DB_INTERNAL, "consulta/guarda") Rel(SRV_INTERNAL_ORCH, DB_INTERNAL_FS, "consulta/guarda") Rel(SRV_INTERNAL_ORCH, DB_COM_BROKER, "publica/consume") Rel(SRV_PLANS_COMPLIANCE, DB_PLANS, "consulta/guarda") Rel(SRV_PLANS_COMPLIANCE, DB_PLANS_FS, "consulta/guarda") Rel(SRV_PLANS_ORCH, DB_PLANS, "consulta/guarda") Rel(SRV_PLANS_ORCH, DB_PLANS_FS, "consulta/guarda") Rel(SRV_PLANS_ORCH, DB_COM_BROKER, "publica/consume") Rel(SRV_NODES_ORCH, SRV_NODES_HEALTHCHECK, "usa", "API") Rel(SRV_NODES_ORCH, DB_NODES, "consulta/guarda") Rel(SRV_NODES_ORCH, SRV_BOOT_BOOT, "gatilla") Rel(SRV_NODES_HEALTHCHECK, SIGRIDNODE, "consulta") Rel(SRV_BOOT_BACKUPS, DB_BOOT, "guarda") Rel(SRV_BOOT_BOOT, DB_BOOT, "consulta") Rel(SRV_BOOT_SNAPSHOT, DB_BOOT, "consulta/guarda") Rel(SRV_AUDIT_PROC, DB_AUDIT_TRACE, "guarda") Rel(SRV_AUDIT_PROC, DB_AUDIT_ACCESS, "guarda") Rel(SRV_AUDIT_PROC, DB_AUDIT_EVENTS, "guarda") Rel(DOM_AUDIT, SIGRID, "monitorea") Rel(SRV_INTELLIGENCE_RAG, DB_INTELLIGENCE_RAG, "consulta/guarda") Rel(SRV_INTELLIGENCE_RAG, DOM_GOB, "usa", "API") Rel(SRV_INTELLIGENCE_RAG, DOM_EC, "usa", "API") Rel(SRV_INTELLIGENCE_RAG, DOM_EMG, "usa", "API") Rel(SRV_INTELLIGENCE_RAG, DOM_GIS, "usa", "API") Rel(SRV_INTELLIGENCE_RAG, DOM_ANALYSIS, "usa", "API") Rel(SRV_INTELLIGENCE_RAG, DOM_ALERT, "usa", "API") SHOW_LEGEND() @enduml
