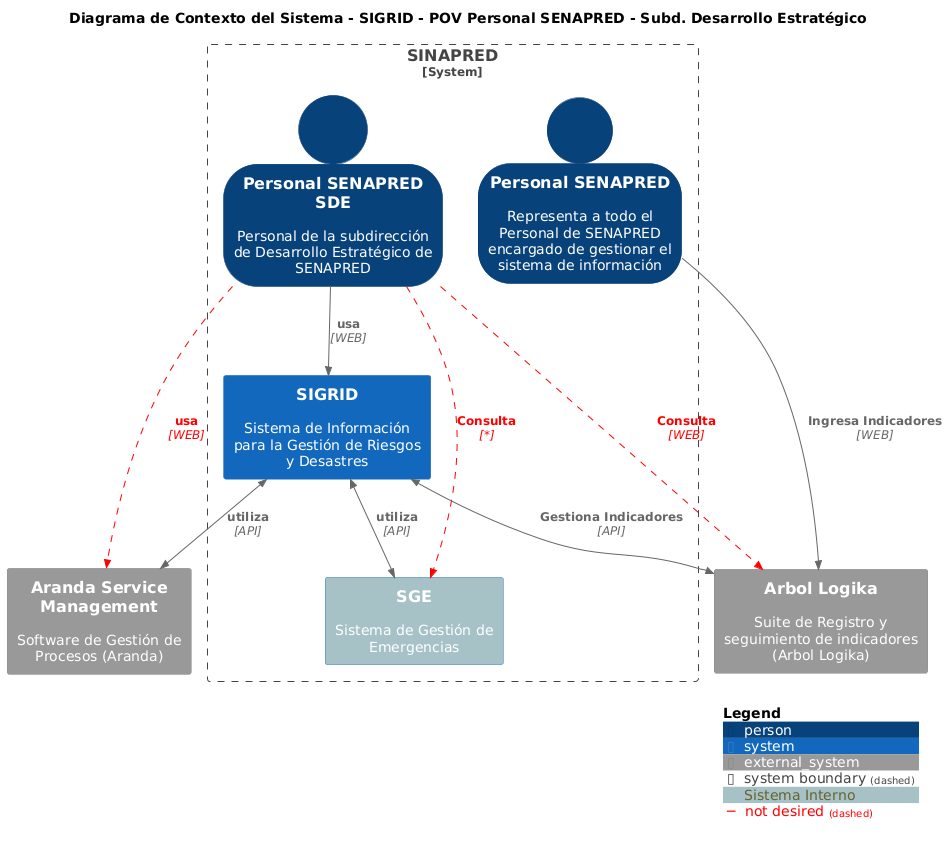

SIGRID_CTX_001-F - POV Personal SENAPRED - Subd. Desarrollo Estratégico

@startuml !include <C4/C4_Container> !include <C4/C4_Context> SHOW_PERSON_OUTLINE() title Diagrama de Contexto del Sistema - SIGRID - POV Personal SENAPRED - Subd. Desarrollo Estratégico AddElementTag("SINAPRED", $bgColor="#5869B1") AddElementTag("interno", $legendText="Sistema Interno", $bgColor="#a6c2c6") AddRelTag("not desired", $textColor="red", $lineColor="red", $lineStyle=DashedLine()) System_Boundary(sinapred, "SINAPRED") { Person(personSENAPREDde, "Personal SENAPRED SDE", "Personal de la subdirección de Desarrollo Estratégico de SENAPRED", $link="../stakeholders.html#ITRENDCL-SIGRID-PRS-PERSONAL_SENAPRED_DE") Person(personSENAPRED, "Personal SENAPRED", "Representa a todo el Personal de SENAPRED encargado de gestionar el sistema de información", $link="../stakeholders.html#ITRENDCL-SIGRID-PRS-PERSONAL_SENAPRED") System(sigrid, "SIGRID", "Sistema de Información para la Gestión de Riesgos y Desastres", $link="../systems.html#ITRENDCL-SIGRID-SYS-SIGRID") System(sge, "SGE", "Sistema de Gestión de Emergencias", $link="../systems.html#ITRENDCL-SIGRID-SYS-SENAPRED-SGE", $tags="interno") } System_Ext(aranda, "Aranda Service Management", "Software de Gestión de Procesos (Aranda)", $link="../systems.html#ITRENDCL-SIGRID-SYS-ARANDA") System_Ext(arbolLogika, "Arbol Logika", "Suite de Registro y seguimiento de indicadores (Arbol Logika)", $link="../systems.html#ITRENDCL-SIGRID-SYS-ARBOL_LOGIKA") Rel(personSENAPREDde, sigrid, "usa", "WEB") Rel(personSENAPREDde, aranda, "usa", "WEB", $tags="not desired") Rel(personSENAPREDde, arbolLogika, "Consulta", "WEB", $tags="not desired") Rel(personSENAPREDde, sge, "Consulta", "*", $tags="not desired") Rel(personSENAPRED, arbolLogika, "Ingresa Indicadores", "WEB") BiRel(sigrid, aranda, "utiliza", "API") BiRel(sigrid, sge, "utiliza", "API") BiRel(sigrid, arbolLogika, "Gestiona Indicadores", "API") SHOW_LEGEND() @enduml
