P09: Desmovilización

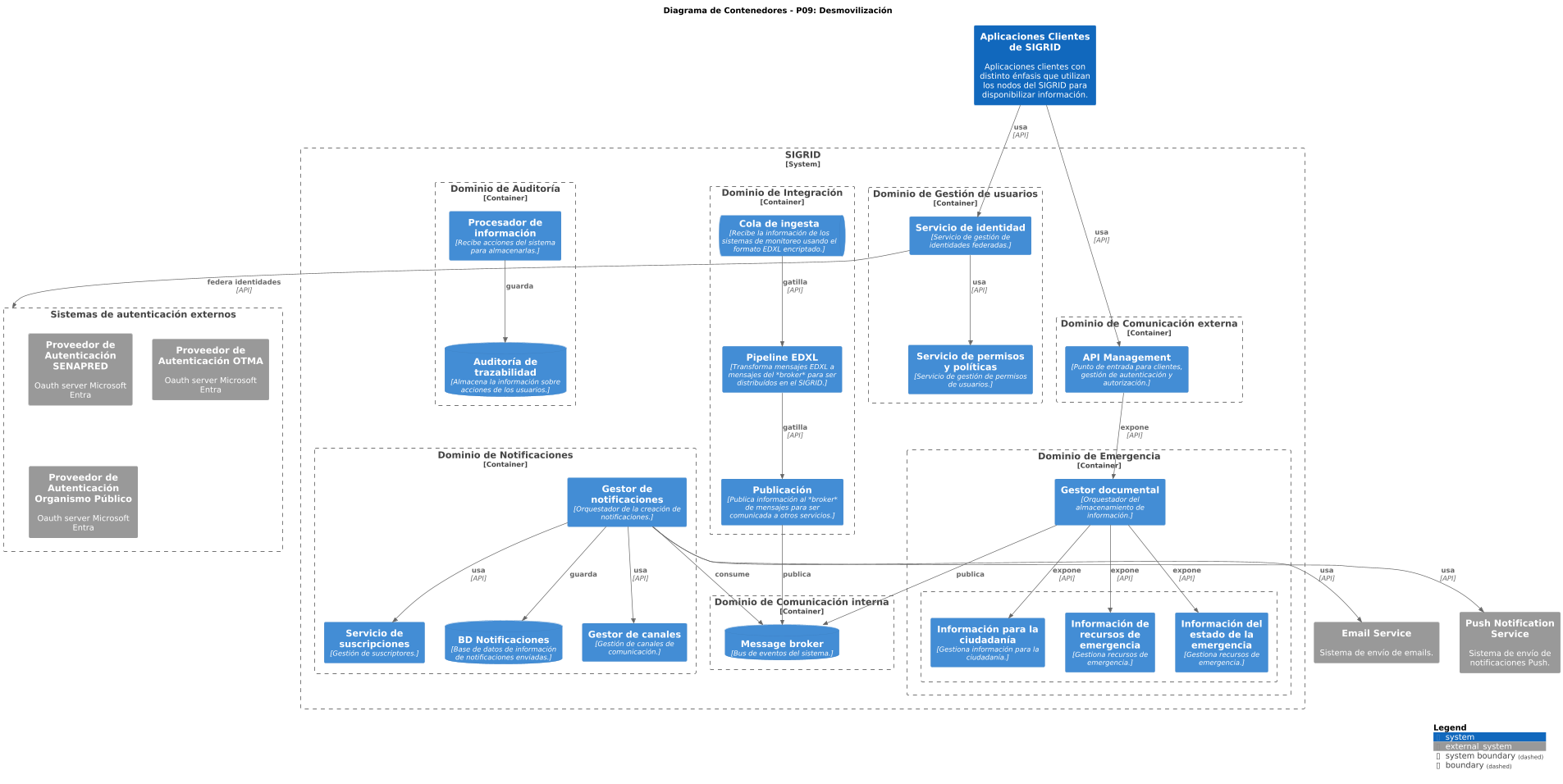

@startuml scale 0.7 !include <C4/C4_Container> !include <C4/C4_Context> title Diagrama de Contenedores - P09: Desmovilización System(SIGRIDCLIENTS, "Aplicaciones Clientes de SIGRID", "Aplicaciones clientes con distinto énfasis que utilizan los nodos del SIGRID para disponibilizar información.", $link="../systems.html#ITRENDCL-SIGRID-SYS-SIGRIDCLIENTS") System_Ext(EMAIL, "Email Service", "Sistema de envío de emails.", $link="../systems.html#ITRENDCL-SIGRID-SYS-EMAIL") System_Ext(PUSH, "Push Notification Service", "Sistema de envío de notificaciones Push.", $link="../systems.html#ITRENDCL-SIGRID-SYS-PUSH") Boundary(EXTERNAL_AUTH, "Sistemas de autenticación externos") { System_Ext(OAUTH_SENAPRED, "Proveedor de Autenticación SENAPRED", "Oauth server Microsoft Entra", $link="../systems.html#ITRENDCL-SIGRID-SYS-OAUTH_SENAPRED") System_Ext(OAUTH_BOMBEROS, "Proveedor de Autenticación OTMA", "Oauth server Microsoft Entra", $link="../systems.html#ITRENDCL-SIGRID-SYS-OTMA") System_Ext(OAUTH_SERNAGEOMIN, "Proveedor de Autenticación Organismo Público", "Oauth server Microsoft Entra", $link="../systems.html#ITRENDCL-SIGRID-SYS-OAUTH_ORG_PUBLICO") } System_Boundary(SIGRID, "SIGRID", $link="../systems.html#ITRENDCL-SIGRID-SYS-SIGRID") { Container_Boundary(DOM_EC, "Dominio de Comunicación externa", $link="../containers.html#ITRENDCL-SIGRID-DOM-EC") { Container(SRV_EC_API, "API Management", "Punto de entrada para clientes, gestión de autenticación y autorización.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EC-API") } Container_Boundary(DOM_UM, "Dominio de Gestión de usuarios", $link="../containers.html#ITRENDCL-SIGRID-DOM-UM") { Container(SRV_UM_IDENT, "Servicio de identidad", "Servicio de gestión de identidades federadas.", $link="../containers.html#ITRENDCL-SIGRID-SRV-UM-IDENT") Container(SRV_UM_PERM, "Servicio de permisos y políticas", "Servicio de gestión de permisos de usuarios.", $link="../containers.html#ITRENDCL-SIGRID-SRV-UM-PERM") Container(SRV_UM_PERM, "Servicio de permisos y políticas", "Servicio de gestión de permisos de usuarios.", $link="../containers.html#ITRENDCL-SIGRID-SRV-UM-PERM") } Container_Boundary(DOM_INT, "Dominio de Integración", $link="../containers.html#ITRENDCL-SIGRID-DOM-INT") { Container(SRV_INT_PIPELINE, "Pipeline EDXL", "Transforma mensajes EDXL a mensajes del *broker* para ser distribuídos en el SIGRID.", $link="../containers.html#ITRENDCL-SIGRID-SRV-INT-PIPELINE") Container(SRV_INT_PUB, "Publicación", "Publica información al *broker* de mensajes para ser comunicada a otros servicios.", $link="../containers.html#ITRENDCL-SIGRID-SRV-INT-PUB") ContainerQueue(SRV_INT_INGESTQUEUE, "Cola de ingesta", "Recibe la información de los sistemas de monitoreo usando el formato EDXL encriptado.", $link="../containers.html#ITRENDCL-SIGRID-SRV-INT-INGESTQUEUE") } Container_Boundary(DOM_COM, "Dominio de Comunicación interna", $link="../containers.html#ITRENDCL-SIGRID-DOM-COM") { ContainerDb(DB_COM_BROKER, "Message broker", "Bus de eventos del sistema.", $link="../containers.html#ITRENDCL-SIGRID-DB-COM-BROKER") } Container_Boundary(DOM_NOTIFY, "Dominio de Notificaciones", $link="../containers.html#ITRENDCL-SIGRID-DOM-NOTIFY") { Container(SRV_NOTIFY_ORCH, "Gestor de notificaciones", "Orquestador de la creación de notificaciones.", $link="../containers.html#ITRENDCL-SIGRID-SRV-NOTIFY-ORCH") Container(SRV_NOTIFY_CHANNELS, "Gestor de canales", "Gestión de canales de comunicación.", $link="../containers.html#ITRENDCL-SIGRID-SRV-NOTIFY-CHANNELS") Container(SRV_NOTIFY_SUBS, "Servicio de suscripciones", "Gestión de suscriptores.", $link="../containers.html#ITRENDCL-SIGRID-SRV-NOTIFY-SUBS") ContainerDb(DB_NOTIFY, "BD Notificaciones", "Base de datos de información de notificaciones enviadas.", $link="../containers.html#ITRENDCL-SIGRID-DB-NOTIFY") } Container_Boundary(DOM_EMG, "Dominio de Emergencia", $link="../containers.html#ITRENDCL-SIGRID-DOM-EMG") { Container(SRV_EMG_ORCH, "Gestor documental", "Orquestador del almacenamiento de información.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-ORCH") Boundary(DOM_EMG_APPS, "") { Container(SRV_EMG_INFNET, "Información del estado de la emergencia", "Gestiona recursos de emergencia.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-INFNET") Container(SRV_EMG_INFPEOPLE, "Información para la ciudadanía", "Gestiona información para la ciudadanía.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-INFPEOPLE") Container(SRV_EMG_RESOURCES, "Información de recursos de emergencia", "Gestiona recursos de emergencia.", $link="../containers.html#ITRENDCL-SIGRID-SRV-EMG-RESOURCES") } } Container_Boundary(DOM_AUDIT, "Dominio de Auditoría", $link="../containers.html#ITRENDCL-SIGRID-DOM-AUDIT") { Container(SRV_AUDIT_PROC, "Procesador de información", "Recibe acciones del sistema para almacenarlas.", $link="../containers.html#ITRENDCL-SIGRID-SRV-AUDIT-PROC") ContainerDb(DB_AUDIT_TRACE, "Auditoría de trazabilidad", "Almacena la información sobre acciones de los usuarios.", $link="../containers.html#ITRENDCL-SIGRID-DB-AUDIT-TRACE") } } Rel(SRV_UM_IDENT, EXTERNAL_AUTH, "federa identidades", "API") Rel(SIGRIDCLIENTS,SRV_EC_API, "usa", "API") Rel(SIGRIDCLIENTS,SRV_UM_IDENT, "usa", "API") Rel(SRV_INT_PUB,DB_COM_BROKER, "publica") Rel(SRV_INT_INGESTQUEUE,SRV_INT_PIPELINE, "gatilla", "API") Rel(SRV_EC_API, SRV_EMG_ORCH, "expone", "API") Rel(SRV_INT_PIPELINE,SRV_INT_PUB, "gatilla", "API") Rel(SRV_UM_IDENT,SRV_UM_PERM, "usa", "API") Rel(SRV_NOTIFY_ORCH,SRV_NOTIFY_CHANNELS, "usa", "API") Rel(SRV_NOTIFY_ORCH,SRV_NOTIFY_SUBS, "usa", "API") Rel(SRV_NOTIFY_ORCH,EMAIL, "usa", "API") Rel(SRV_NOTIFY_ORCH,PUSH, "usa", "API") Rel(SRV_NOTIFY_ORCH,DB_NOTIFY, "guarda") Rel(SRV_NOTIFY_ORCH,DB_COM_BROKER, "consume") Rel(SRV_AUDIT_PROC,DB_AUDIT_TRACE, "guarda") Rel(SRV_EMG_ORCH, SRV_EMG_INFNET, "expone", "API") Rel(SRV_EMG_ORCH, SRV_EMG_INFPEOPLE, "expone", "API") Rel(SRV_EMG_ORCH, SRV_EMG_RESOURCES, "expone", "API") Rel(SRV_EMG_ORCH, DB_COM_BROKER, "publica") SHOW_LEGEND() @enduml
