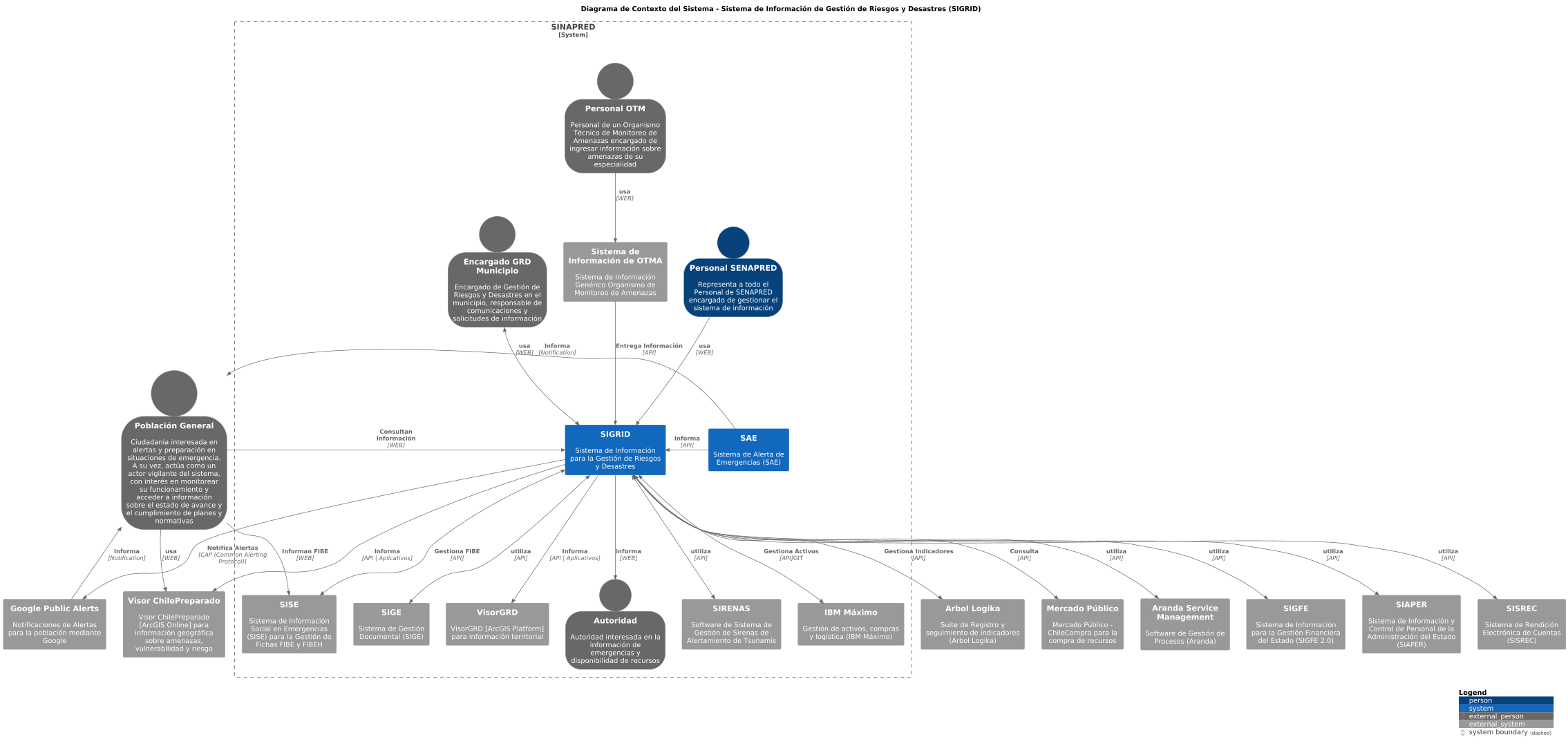

SIGRID_CTX_001 - Sistema de Información de Gestión de Riesgos y Desastres (SIGRID)

@startuml scale 0.7 !include <C4/C4_Container> !include <C4/C4_Context> SHOW_PERSON_OUTLINE() title Diagrama de Contexto del Sistema - Sistema de Información de Gestión de Riesgos y Desastres (SIGRID) AddElementTag("SINAPRED", $bgColor="#5869B1") AddElementTag("cge", $legendText="Contraloría General de la República", $bgColor="#ffc77f", $fontColor="#000000") AddElementTag("dipres", $legendText="Dirección de Presupuestos", $bgColor="#0c5c8f") AddElementTag("esri", $legendText="ESRI", $bgColor="#0a9f70") AddElementTag("mideso", $legendText="Ministerio de Desarrollo Social", $bgColor="#3adb56") Person_Ext(citizens, "Población General", "Ciudadanía interesada en alertas y preparación en situaciones de emergencia. A su vez, actúa como un actor vigilante del sistema, con interés en monitorear su funcionamiento y acceder a información sobre el estado de avance y el cumplimiento de planes y normativas", $link="../stakeholders.html#ITRENDCL-SIGRID-PRS-CIUDADANIA") System_Boundary(sinapred, "SINAPRED") { Person(personSENAPRED, "Personal SENAPRED", "Representa a todo el Personal de SENAPRED encargado de gestionar el sistema de información", $link="../stakeholders.html#ITRENDCL-SIGRID-PRS-PERSONAL_SENAPRED") Person_Ext(personMonitoreo, "Personal OTM", "Personal de un Organismo Técnico de Monitoreo de Amenazas encargado de ingresar información sobre amenazas de su especialidad", $link="../stakeholders.html#ITRENDCL-SIGRID-PRS-PERSONAL_OTM") Person_Ext(comunal, "Encargado GRD Municipio", "Encargado de Gestión de Riesgos y Desastres en el municipio, responsable de comunicaciones y solicitudes de información", $link="../stakeholders.html#ITRENDCL-SIGRID-PRS-GRD") Person_Ext(autoridad, "Autoridad", "Autoridad interesada en la información de emergencias y disponibilidad de recursos", $link="../stakeholders.html#ITRENDCL-SIGRID-PRS-AUTORIDAD") System_Ext(sistInfMonitoreo, "Sistema de Información de OTMA", "Sistema de Información Genérico Organismo de Monitoreo de Amenazas", $link="../systems.html#ITRENDCL-SIGRID-SYS-OTM-SI") System(sigrid, "SIGRID", "Sistema de Información para la Gestión de Riesgos y Desastres", $link="../systems.html#ITRENDCL-SIGRID-SYS-SIGRID") System_Ext(fibe, "SISE", "Sistema de Información Social en Emergencias (SISE) para la Gestión de Fichas FIBE y FIBEH", $link="../systems.html#ITRENDCL-SIGRID-SYS-SISE") System_Ext(sirenas, "SIRENAS", "Software de Sistema de Gestión de Sirenas de Alertamiento de Tsunamis", $link="../systems.html#ITRENDCL-SIGRID-SYS-SIRENAS") System(sae, "SAE", "Sistema de Alerta de Emergencias (SAE)", $link="../systems.html#ITRENDCL-SIGRID-SYS-SAE") System_Ext(maximo, "IBM Máximo", "Gestión de activos, compras y logística (IBM Máximo)", $link="../systems.html#ITRENDCL-SIGRID-SYS-IBM_MAXIMO") System_Ext(sige, "SIGE", "Sistema de Gestión Documental (SIGE)", $link="../systems.html#ITRENDCL-SIGRID-SYS-SIGE") System_Ext(arcgisPlatform, "VisorGRD", "VisorGRD [ArcGIS Platform] para información territorial", $link="../systems.html#ITRENDCL-SIGRID-SYS-ARC_GIS_PLATFORM") } System_Ext(aranda, "Aranda Service Management", "Software de Gestión de Procesos (Aranda)", $link="../systems.html#ITRENDCL-SIGRID-SYS-ARANDA") System_Ext(sigfe, "SIGFE", "Sistema de Información para la Gestión Financiera del Estado (SIGFE 2.0)", $link="../systems.html#ITRENDCL-SIGRID-SYS-SIGFE") System_Ext(siaper, "SIAPER", "Sistema de Información y Control de Personal de la Administración del Estado (SIAPER)", $link="../systems.html#ITRENDCL-SIGRID-SYS-SIAPER") System_Ext(sisrec, "SISREC", "Sistema de Rendición Electrónica de Cuentas (SISREC)", $link="../systems.html#ITRENDCL-SIGRID-SYS-SISREC") System_Ext(googleCap, "Google Public Alerts", "Notificaciones de Alertas para la población mediante Google", $link="../systems.html#ITRENDCL-SIGRID-SYS-GOOGLE_CAP") System_Ext(arcgisOnline, "Visor ChilePreparado", "Visor ChilePreparado [ArcGIS Online] para información geográfica sobre amenazas, vulnerabilidad y riesgo", $link="../systems.html#ITRENDCL-SIGRID-SYS-ARC_GIS_ONLINE") System_Ext(arbolLogika, "Arbol Logika", "Suite de Registro y seguimiento de indicadores (Arbol Logika)", $link="../systems.html#ITRENDCL-SIGRID-SYS-ARBOL_LOGIKA") System_Ext(mercadoPublico, "Mercado Público", "Mercado Público - ChileCompra para la compra de recursos", $link="../systems.html#ITRENDCL-SIGRID-SYS-MERCADO_PUBLICO") Rel(sigrid, autoridad, "informa", "WEB") BiRel(comunal, sigrid, "usa", "WEB") Rel(personMonitoreo, sistInfMonitoreo, "usa", "WEB") Rel(personSENAPRED, sigrid, "usa", "WEB") Rel(citizens, arcgisOnline, "usa", "WEB") Rel(sistInfMonitoreo, sigrid, "Entrega Información", "API") Rel(sae, citizens, "Informa", "Notification") Rel_L(sae, sigrid, "Informa", "API") BiRel(sigrid, sigfe, "utiliza", "API") BiRel(sigrid, siaper, "utiliza", "API") BiRel(sigrid, sisrec, "utiliza", "API") BiRel(sigrid, aranda, "utiliza", "API") BiRel(sigrid, sige, "utiliza", "API") BiRel(sigrid, sirenas, "utiliza", "API") BiRel(sigrid, mercadoPublico, "Consulta", "API") BiRel(sigrid, arbolLogika, "Gestiona Indicadores", "API") BiRel(sigrid, maximo, "Gestiona Activos", "API")GIT Rel(sigrid, arcgisPlatform, "Informa", "API | Aplicativos") Rel(sigrid, arcgisOnline, "Informa", "API | Aplicativos") Rel(sigrid, googleCap, "Notifica Alertas", "CAP (Common Alerting Protocol)") BiRel(sigrid, fibe, "Gestiona FIBE", "API") Rel(citizens, fibe, "Informan FIBE", "WEB") Rel(citizens, sigrid, "Consultan Información", "WEB") Rel_U(googleCap, citizens, "Informa", "Notification") SHOW_LEGEND() @enduml
